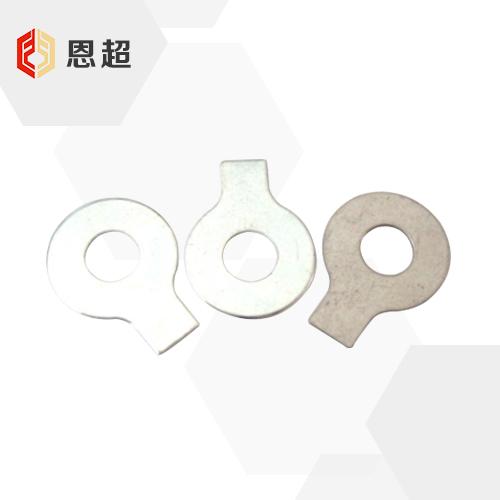

DIN 93 单耳止动垫圈
对应标准 DIN 93-1974 单耳止动垫圈

可按需求定制

对应标准数据参考
DIN 93-1974 单耳止动垫圈
Tab Washers with Long Tab
DIN 93-1974 单耳止动垫圈

尺寸单位:
使用在
M3 ① M3.5 ① M4 ① M5 M6 M7 M8 M10
d
B
D
L
h ①
r
千件重(钢制)≈kg
3.2 3.7 4.3 5.3 6.4 7.4 8.4 10.5
4 4 5 6 7 7 8 10
12 12 14 17 19 19 22 26
13 13 14 16 18 18 20 22
0.38 0.38 0.38 0.5 0.5 0.5 0.75 0.75
2.5 2.5 2.5 2.5 4 4 4 6
0.368 0.356 0.487 1.05 1.21 1.17 2.32 3.13
使用在
M12 M14 M16 M18 M20 M22 M24 M27
d
B
D
L
h ①
r
千件重(钢制)≈kg
13 15 17 19 21 23 25 28
12 12 15 18 18 20 20 23
30 33 36 40 42 50 50 58
28 28 32 36 36 42 42 48
1 1 1 1 1 1 1 1.6
10 10 10 10 10 10 10 16
6 7 8.5 11 11 14.8 14.2 31
使用在
M30 M33 M36 M39 M42 M45 M48 M52
d
B
D
L
h ①
r
千件重(钢制)≈kg
31 34 37 40 43 46 50 54
26 28 30 32 35 38 40 44
63 68 75 82 88 95 100 105
52 56 60 64 70 75 80 85
1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6
16 16 16 16 16 16 16 16
36.3 42 51.3 59.7 69.5 81.2 89 98
①,对于由黄铜制成的垫圈，h = 0.4毫米
②,材料：
a)钢St=St12 O3按DIN 1623-1或St2 K 32BK按DIN 1624-1987由制造商选择
b)CuZn=CuZn36 F30(Ms63 F30旧牌号)按DIN 17670
c)其他材料按协议
