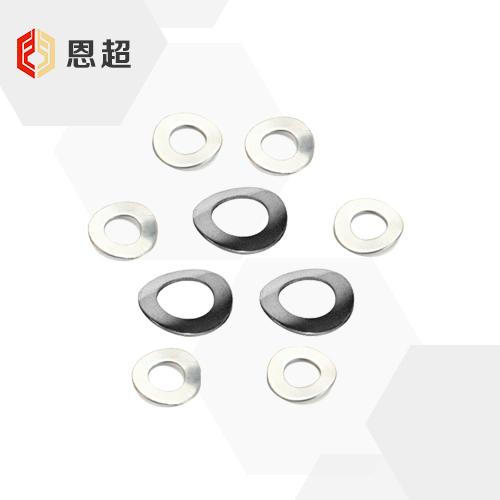

DIN 137 鞍形弹性垫圈

对应标准	DIN (A)137-1987 鞍形弹性垫圈

可按需求定制

对应标准数据参考
DIN (A)137-1987 鞍形弹性垫圈 Curved spring washers
	尺寸单位: 毫米(mm)

螺纹规格 d

1

1.2

1.4

1.7

1.8

2

2.3

2.6

d		最小值=公称 (H14)
		最大值
d_c		公称 (js16)
		最大值
		最小值
h		公称
		最大值
		最小值
H		最小值
		最大值
千件重(钢制)≈kg		≈

1.1	1.3	1.5	1.8	1.9	2.2	2.5	2.8
1.35	1.55	1.75	2.05	2.15	2.45	2.75	3.05
2.5	3	3	4	4	4.5	5	5.5
2.8	3.3	3.3	4.375	4.375	4.875	5.375	5.875
2.2	2.7	2.7	3.625	3.625	4.125	4.625	5.125
0.2	0.2	0.25	0.25	0.25	0.3	0.3	0.3
0.22	0.22	0.27	0.27	0.27	0.33	0.33	0.33
0.18	0.18	0.23	0.23	0.23	0.27	0.27	0.27
0.35	0.35	0.4	0.45	0.45	0.5	0.5	0.55
0.7	0.7	0.8	0.9	0.9	1	1	1.1
0.006	0.009	0.01	0.02	0.02	0.028	0.035	0.041

螺纹规格 d

3

3.5

4

5

6

7

8

10

d		最小值=公称 (H14)
		最大值
d_c		公称 (js16)
		最大值
		最小值
h		公称
		最大值
		最小值
H		最小值
		最大值
千件重(钢制)≈kg		≈

3.2	3.7	4.3	5.3	6.4	7.4	8.4	10.5
3.5	4	4.6	5.6	6.76	7.76	8.76	10.93
6	7	8	10	11	12	15	18
6.375	7.45	8.45	10.45	11.55	12.55	15.55	18.55
5.625	6.55	7.55	9.55	10.45	11.45	14.45	17.45
0.4	0.4	0.5	0.5	0.5	0.5	0.5	0.8
0.45	0.45	0.55	0.55	0.55	0.55	0.55	0.86
0.35	0.35	0.45	0.45	0.45	0.45	0.45	0.74
0.65	0.7	0.8	0.9	1.1	1.2	1.7	2
1.3	1.4	1.6	1.8	2.2	2.4	3.4	4
0.063	0.088	0.14	0.222	0.247	0.265	0.476	1.05
