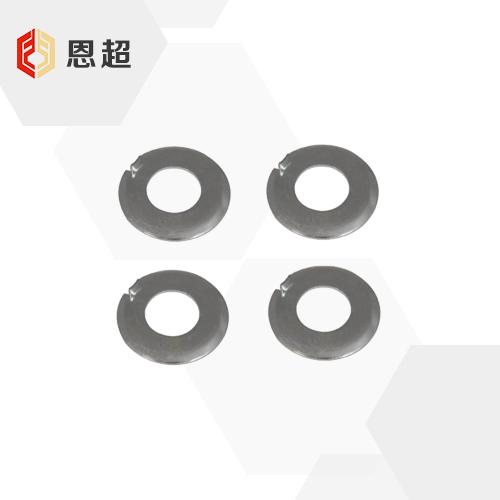

DIN 432 外舌止动垫圈
  1. 您现在所在位置：
  2. 网站首页
  3. 产品中心
  4. 垫圈
DIN 432 外舌止动垫圈
对应标准 DIN 432-1983 外舌止动垫圈

可按需求定制

对应标准数据参考
DIN 432-1983 外舌止动垫圈
External Tab Washers (Locking Tab Washers)
DIN 432-1983 外舌止动垫圈

尺寸单位:
使用在
M3 M3.5 M4 M5 M6 M7 M8 M10 M12
d
d2
d3 ≈
g
s
f
h ≈
r
千件重(钢制)≈kg
3.2 3.7 4.3 5.3 6.4 7.4 8.4 10.5 13
12 12 14 17 19 19 22 26 30
8 8 10 12 14 14 16 20 24
4.5 4.5 5.5 7 7.5 7.5 8.5 10 12
0.4 0.4 0.4 0.75 0.75 0.75 1 1 1.2
2.5 2.5 2.5 3.5 3.5 3.5 3.5 4.5 4.5
2 2 2 2.5 3 3 4 4 4.5
0.4 0.4 0.4 0.6 0.6 0.6 1 1 1
0.33 0.32 0.44 1.20 1.48 1.42 2.54 3.49 5.48
使用在
M14 M16 M18 M20 M22 M24 M27 M30 M33
d
d2
d3 ≈
g
s
f
h ≈
r
千件重(钢制)≈kg
15 17 19 21 23 25 28 31 34
33 36 40 42 50 50 58 63 68
27 30 34 36 43 43 50 55 60
13 15 18 18 20 21 23 25 28
1.2 1.2 1.2 1.6 1.6 1.6 1.6 1.6 1.6
4.5 5.5 6.5 6.5 7.5 7.5 8.5 8.5 9.5
4.5 4.5 4.5 4.5 6.5 6.5 9.5 9.5 9.5
1 1 1 1 1 1 1 1 1
6.38 7.45 9.15 13.1 19.4 18.5 24.8 29.8 34.2
使用在
M36 M39 M42 M45 M48 M52 M56 M60 M64
d
d2
d3 ≈
g
s
f
h ≈
r
千件重(钢制)≈kg
37 40 43 46 50 54 58 62 66
75 82 88 95 100 105 112 118 125
67 74 80 85 90 95 102 108 115
31 33 36 38 40 42 45 48 52
2 2 2 2 2 2 2.5 2.5 2.5
11 11 11 13 13 13 16 16 18
9.5 11 11 12 13 13 14 13.5 13.5
1 1 1 1 1 1 1.6 1.6 1.6
52.5 63.3 72.5 85.3 93 100 141 155 174
使用在
M68 M72 M76 M80 M90 M100
d
d2
d3 ≈
g
s
f
h ≈
r
千件重(钢制)≈kg
70 74 78 82 93 104
132 138 145 150 165 185
122 128 135 140 155 175
55 58 60 62 70 80
2.5 2.5 2.5 2.5 2.5 2.5
18 18 21 21 23 23
14 14 14 16 15.5 15.5
1.6 1.6 1.6 1.6 1.6 1.6
192 209 230 242 287 370
①,材料：
a)钢St=St O3按DIN 1623-1或St2 K32 BK按DIN 1624-1987，由制造商决定；
b) 铜锌合金CuZn=CuZn36 F30(旧牌号Ms63 F30)按DIN 17670-1
其他材料按协议
