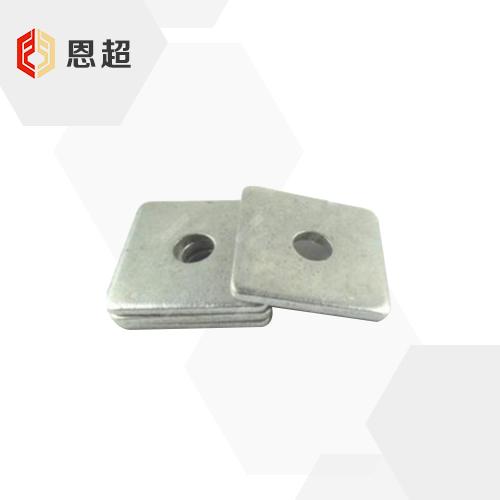

DIN 436 木结构用方形垫圈
  1. 您现在所在位置：
  2. 网站首页
  3. 产品中心
  4. 垫圈
DIN 436 木结构用方形垫圈
对应标准 DIN 436-1990 木结构用 方形垫圈

可按需求定制

对应标准数据参考
DIN 436-1990 木结构用 方形垫圈
Square Washers; Especially for Wood Constructions
DIN 436-1990 木结构用 方形垫圈

尺寸单位: 毫米(mm)
螺纹规格 d
M10 M12 M16 M20 M22 M24 M27 M30
d 最小值=公称
最大值
s 最大值=公称
最小值
h 公称
最大值
最小值
千件重(钢制)≈kg
11 13.5 17.5 22 24 26 30 33
11.43 13.93 18.2 22.84 24.84 26.84 30.84 34
30 40 50 60 70 80 90 95
28.7 38.4 48.4 58.1 68.1 78.1 87.8 92.8
3 4 5 5 6 6 6 6
3.6 4.6 6 6 7 7 7 7
2.4 3.4 4 4 5 5 5 5
20.0 45.7 88.7 126 209 275 348 385
螺纹规格 d
M33 M36 M39 M42 M45 M48 M52
d 最小值=公称
最大值
s 最大值=公称
最小值
h 公称
最大值
最小值
千件重(钢制)≈kg
36 39 42 45 48 52 56
37 40 43 46 49 53.2 57.2
100 110 125 135 140 150 160
97.8 107.8 122.5 132.5 137.5 147.5 157.5
6 8 8 8 8 10 10
7 9.2 9.2 9.2 9.2 11.2 11.2
5 6.8 6.8 6.8 6.8 8.8 8.8
423 685 895 1050 1120 1600 1820
①,材料：钢，钢种由制造商选择；维氏硬度：100 HV10~250 HV10
