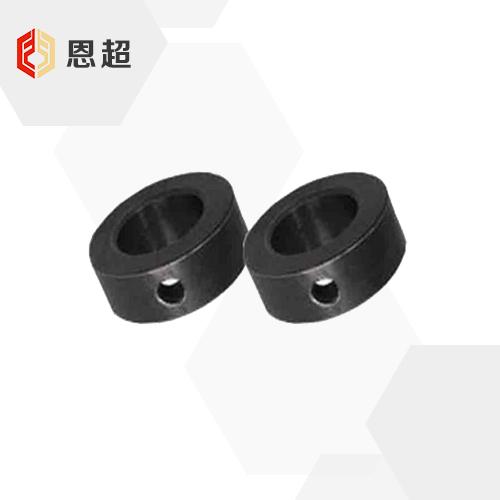

DIN 705 调整环_产品展示_苏州恩超紧固件有限公司

对应标准	DIN 705-2007 调整环

可按需求定制

对应标准数据参考
DIN 705-2007 调整环 Adjusting Rings
	尺寸单位: 毫米(mm)

螺纹规格 d

2.5

(3.5)

(4.5)

(5.5)

(7)

d		最小值=公称 (H8)
		最大值
b		公称 (js14)
		最大值
		最小值
d_c		最大值=公称 (h13)
		最小值
d₀
d₁		最小值=公称 (H11)
		最大值
安装螺钉规格 ^①		定位螺钉
^②		槽销
		锥销
千件重(钢制)≈kg		A型
		B型 / C型

2	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10	12
2.014	2.514	3.014	3.518	4.018	4.518	5.018	5.518	6.018	7.022	8.022	10.022	12.027
3.5	4	5	5	5	6	6	6	8	8	8	10	12
3.65	4.15	5.15	5.15	5.15	6.15	6.15	6.15	8.18	8.18	8.18	10.18	12.215
3.35	3.85	4.85	4.85	4.85	5.85	5.85	5.85	7.82	7.82	7.82	9.82	11.785
6	7	7	8	8	10	10	12	12	12	16	20	22
5.82	6.78	6.78	7.78	7.78	9.78	9.78	11.73	11.73	11.73	15.73	19.67	21.67
M2	M2	M2	M2.5	M2.5	M3	M3	M4	M4	M4	M4	M5	M6
0.6	0.8	0.8	1	1	1.5	1.5	1.5	1.5	1.5	2	3	4
0.66	0.86	0.86	1.06	1.06	1.56	1.56	1.56	1.56	1.56	2.06	3.06	4.075
M2×3	M2×3	M2×3	M2.5×3	M2.5×3	M3×4	M3×4	M4×5	M4×5	M4×5	M4×6	M5×8	M6×8
/	/	/	/	/	1.5×10	1.5×10	1.5×12	1.5×12	1.5×12	2×16	3×20	4×22
0.6×6	0.8×6	0.8×6	1×8	1×8	1.5×10	1.5×10	1.5×12	1.5×12	1.5×12	2×16	3×20	4×22
0.69	1.05	1.23	1.62	1.52	2.96	2.8	4.32	5.48	4.88	9.4	18.5	25.2
0.65	0.96	1.15	1.55	1.45	2.89	2.73	4.14	5.26	4.64	9.2	18	24.4

螺纹规格 d

(15)

(24)

(26)

(28)

(35)

d		最小值=公称 (H8)
		最大值
b		公称 (js14)
		最大值
		最小值
d_c		最大值=公称 (h13)
		最小值
d₀
d₁		最小值=公称 (H11)
		最大值
安装螺钉规格 ^①		定位螺钉
^②		槽销
		锥销
千件重(钢制)≈kg		A型
		B型 / C型

14	15	16	18	20	22	24	25	26	28	30	32	35
14.027	15.027	16.027	18.027	20.033	22.033	24.033	25.033	26.033	28.033	30.033	32.039	35.039
12	12	12	14	14	14	16	16	16	16	16	16	16
12.215	12.215	12.215	14.215	14.215	14.215	16.215	16.215	16.215	16.215	16.215	16.215	16.215
11.785	11.785	11.785	13.785	13.785	13.785	15.785	15.785	15.785	15.785	15.785	15.785	15.785
25	25	28	32	32	36	40	40	40	45	45	50	56
24.67	24.67	27.67	31.61	31.61	35.61	39.61	39.61	39.61	44.61	44.61	49.61	55.54
M6	M6	M6	M6	M6	M6	M8	M8	M8	M8	M8	M8	M8
4	4	4	5	5	5	6	6	6	6	6	8	8
4.075	4.075	4.075	5.075	5.075	5.075	6.075	6.075	6.075	6.075	6.075	8.09	8.09
M6×8	M6×8	M6×8	M6×8	M6×8	M6×10	M8×12	M8×10	M8×10	M8×12	M8×10	M8×12	M8×12
4×24	4×24	4×28	5×32	5×32	5×36	6×40	6×40	6×40	6×45	6×45	8×50	8×55
4×24	4×24	4×28	5×32	5×32	5×36	6×40	6×40	6×40	6×45	6×45	8×50	8×55
31.7	29.8	38.4	60	53	69	100	95.6	90.5	122	111	145	187
30.9	28.8	37.6	58.4	52	67.9	98	93.2	88.3	119	108	140	182

螺纹规格 d

(55)

(60)

(65)

(75)

(85)

d		最小值=公称 (H8)
		最大值
b		公称 (js14)
		最大值
		最小值
d_c		最大值=公称 (h13)
		最小值
d₀
d₁		最小值=公称 (H11)
		最大值
安装螺钉规格 ^①		定位螺钉
^②		槽销
		锥销
千件重(钢制)≈kg		A型
		B型 / C型

36	40	45	50	55	56	60	63	65	70	75	80	85
36.039	40.039	45.039	50.039	55.046	56.046	60.046	63.046	65.046	70.046	75.046	80.046	85.054
16	18	18	18	18	18	20	20	20	20	22	22	22
16.215	18.215	18.215	18.215	18.215	18.215	20.26	20.26	20.26	20.26	22.26	22.26	22.26
15.785	17.785	17.785	17.785	17.785	17.785	19.74	19.74	19.74	19.74	21.74	21.74	21.74
56	63	70	80	80	80	90	90	100	100	110	110	125
55.54	62.54	69.54	79.54	79.54	79.54	89.46	89.46	99.46	99.46	109.46	109.46	124.37
M8	M10	M10	M10	M10	M10	M10	M10	M10	M10	M12	M12	M12
8	8	8	10	10	10	10	10	10	10	10	10	12
8.09	8.09	8.09	10.09	10.09	10.09	10.09	10.09	10.09	10.09	10.09	10.09	12.11
M8×12	M10×16	M10×16	M10×16	M10×16	M10×16	M10×16	M10×16	M10×20	M10×20	M12×20	M12×20	M12×25
8×55	8×60	8×70	10×80	10×80	10×80	10×90	10×90	10×100	10×100	10×110	10×110	12×120
8×55	8×60	8×70	10×80	10×80	10×80	10×90	10×90	10×100	10×100	10×110	10×110	12×120
180	261	317	429	373	361	552	508	708	626	871	768	1130
176	256	310	421	364	352	543	498	698	616	860	755	1110

螺纹规格 d

100

110

(120)

125

140

(150)

160

180

200

d		最小值=公称 (H8)
		最大值
b		公称 (js14)
		最大值
		最小值
d_c		最大值=公称 (h13)
		最小值
d₀
d₁		最小值=公称 (H11)
		最大值
安装螺钉规格 ^①		定位螺钉
^②		槽销
		锥销
千件重(钢制)≈kg		A型
		B型 / C型

90	100	110	120	125	140	150	160	180	200
90.054	100.054	110.054	120.054	125.063	140.063	150.063	160.063	180.063	200.072
22	25	25	25	28	28	28	32	32	32
22.26	25.26	25.26	25.26	28.26	28.26	28.26	32.31	32.31	32.31
21.74	24.74	24.74	24.74	27.74	27.74	27.74	31.69	31.69	31.69
125	140	160	160	180	200	200	220	250	280
124.37	139.37	159.37	159.37	179.37	199.28	199.28	219.28	249.28	279.19
M12	M12	M12	M12	M16	M16	M16	M20	M20	M20
12	12	12	12	16	16	16	-	-	-
12.11	12.11	12.11	12.11	16.11	16.11	16.11	-	-	-
M12×20	M12×25	M12×30	M12×25	M16×35	M16×35	M16×30	M20×35	M20×40	M20×45
12×120	/	/	/	/	/	/	/	/	/
12×120	12×140	12×160	12×160	16×180	16×200	16×200	/	/	/
1010	1470	2060	1710	2850	3470	2980	4460	5900	7560
990	1450	2040	1690	2820	3430	2940	-	-	-

①,符合DIN EN 27434的开槽M10紧定螺钉或根据DIN EN ISO 4027的大于M12的内六角槽紧定螺钉。
②,槽销：符合 DIN EN ISO 8744，也可以使用符合 DIN EN ISO 8752 的定位销或符合 DIN EN ISO 8750 的螺旋定位销。
锥销：如果使用符合 DIN EN 22339 的锥形销，则在组装时必须用 1:50 的锥度铰孔。
③,材料：
a)钢，材料组别: 易切削钢 ; 硬度：HV100~175；标准DIN EN 10087
b)不锈钢，组别: A1；硬度：HV140~240；标准DIN EN 10088-3
c)有色金属，组别: CU3；标准DIN EN 28839
