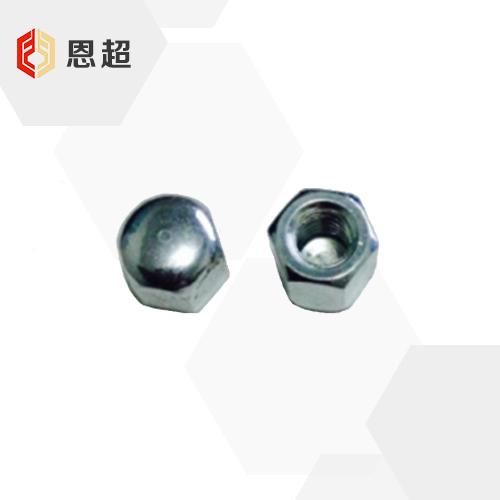

DIN 917 矮型六角盖形螺母
DIN 917 矮型六角盖形螺母
对应标准 DIN 917-2015 矮型六角盖形螺母

可按需求定制

对应标准数据参考
DIN 917-2015 矮型六角盖形螺母
Hexagon Cap Nuts, Low Type
DIN 917-2015 矮型六角盖形螺母

尺寸单位: 毫米(mm)
螺纹尺寸
d
M4 M5 M6 M8 M10 M12 (M14) M16 (M18) M20
P 螺距(粗牙) 系列 1
P 螺距(细牙) 系列 2
系列 3
da 最大值
最小值
dw 最小值
e 最小值
x 最大值 系列 1
系列 2
系列 3
g 最大值 系列 1
系列 2
系列 3
h 最大值=公称
最小值
mw 最小值
SR ≈
s 最大值=公称
最小值
t 最大值
最小值
w 最小值
千件重(钢制)≈kg
0.7 0.8 1 1.25 1.5 1.75 2 2 2.5 2.5
/ / / 1 1 1.5 1.5 1.5 1.5 2
/ / / / 1.25 1.25 / / 2 1.5
4.6 5.75 6.75 8.75 10.8 13 15.1 17.3 19.5 21.6
4 5 6 8 10 12 14 16 18 20
5.9 6.9 8.9 11.6 14.6 16.6 19.6 22.5 24.9 27.7
7.66 8.79 11.05 14.38 17.77 20.03 23.35 26.75 29.56 32.95
1.05 1.20 1.50 1.87 2.25 / / / / /
/ / / 1.50 1.50 / / / / /
/ / / / 1.87 / / / / /
/ / / / / 6.40 7.30 7.30 9.30 9.30
/ / / / / 5.60 5.60 5.60 7.30 7.30
/ / / / / 4.90 / / 5.60 5.60
5.5 7 9 12 14 16 18 20 22 25
5.2 6.64 8.64 11.57 13.57 15.57 17.57 19.48 21.48 24.48
2.75 3.5 4.5 6 7 8 9 10 11 12.5
8 10 12 15 20 25 28 30 32 35
7 8 10 13 16 18 21 24 27 30
6.78 7.78 9.78 12.73 15.73 17.73 20.67 23.67 26.16 29.16
4.64 5.44 7.29 9.79 11.35 13.85 15.35 17.35 19.42 21.42
4.16 4.96 6.71 9.21 10.65 13.15 14.65 16.65 18.58 20.58
1 1 1.5 2 2 2 2 2 2 2.5
1.31 2.2 4.29 9.5 / / / 48.1 70 94.1
螺纹尺寸
d
(M22) M24 (M27) M30 M36 M42 M48 (M56) (M64) (M72)
P 螺距(粗牙) 系列 1
P 螺距(细牙) 系列 2
系列 3
da 最大值
最小值
dw 最小值
e 最小值
x 最大值 系列 1
系列 2
系列 3
g 最大值 系列 1
系列 2
系列 3
h 最大值=公称
最小值
mw 最小值
SR ≈
s 最大值=公称
最小值
t 最大值
最小值
w 最小值
千件重(钢制)≈kg
2.5 3 3 3.5 4 4.5 5 5.5 6 6
1.5 2 2 2 3 3 3 4 4 4
2 / / / / / / / / /
23.7 25.9 29.1 32.4 38.9 45.4 51.8 61 69.1 77.8
22 24 27 30 36 42 48 56 64 72
31.4 33.3 38 42.8 51.1 60 69.5 78.7 88.2 97.7
37.29 39.55 45.2 50.85 60.79 72.02 82.6 93.56 104.86 116.16
/ / / / / / / / / /
/ / / / / / / / / /
/ / / / / / / / / /
9.30 10.70 10.70 12.70 14.00 16.00 18.50 20.00 21.00 21.00
5.60 7.30 7.30 7.30 10.70 10.70 10.70 14.00 14.00 14.00
7.30 / / / / / / / / /
28 30 32 34 44 52 58 68 75 85
27.48 29.48 31.38 33.38 43.38 51.26 57.26 67.26 74.26 84.13
14 15 16 17 22 26 29 34 37.5 42.5
35 40 50 60 70 80 90 110 130 130
34 36 41 46 55 65 75 85 95 105
33 35 40 45 53.8 63.1 73.1 82.8 92.8 102.8
22.42 24.42 26.42 28.42 36.5 42.5 48.5 56.6 62.6 67.6
21.58 23.58 25.58 27.58 35.5 41.5 47.5 55.4 61.4 66.4
3 3 3 3 4 4 4 5 5 5
/ 165 229 310 577 958 1410 2100 2840 3910
①,材料
a)钢,性能等级按协议
b)不锈钢,性能等级按协议
c)有色金属,CuZn=铜锌合金,如CU3
