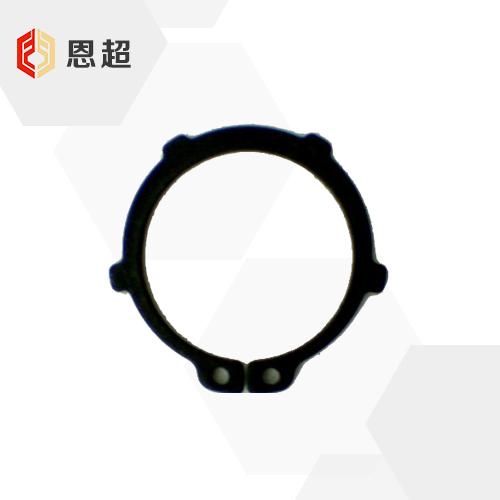

DIN 983 带齿轴用挡圈
对应标准 DIN 983-2011 带齿轴用挡圈

可按需求定制

对应标准数据参考
DIN 983-2011 带齿轴用挡圈
Retaining Rings with Lugs for Shafts
DIN 983-2011 带齿轴用挡圈

尺寸单位: 毫米(mm)
螺纹规格 d
16 17 18 19 20 22 23 24 25 26
s 最大值=公称
最小值
d3 公称
最大值
最小值
a 最大值
b ≈
最小值
千件重(钢制)≈kg
1 1 1.2 1.2 1.2 1.2 1.2 1.2 1.2 1.2
0.94 0.94 1.14 1.14 1.14 1.14 1.14 1.14 1.14 1.14
14.7 15.7 16.5 17.5 18.5 20.5 21.5 22.2 23.2 24.2
14.8 15.8 16.6 17.6 18.63 20.63 21.71 22.41 23.41 24.41
14.34 15.34 16.14 17.14 18.08 20.08 21.08 21.78 22.78 23.78
3.5 3.6 3.7 3.7 3.8 4.0 4.1 4.2 4.3 4.4
2.3 2.3 2.4 2.5 2.6 2.8 2.9 3.0 3.0 3.1
1.7 1.7 2 2 2 2 2 2 2 2
0.82 0.93 1.24 1.35 1.45 1.77 1.84 1.98 2.12 2.18
螺纹规格 d
28 30 32 35 38 40 42 45 47 48
s 最大值=公称
最小值
d3 公称
最大值
最小值
a 最大值
b ≈
最小值
千件重(钢制)≈kg
1.5 1.5 1.5 1.5 1.75 1.75 1.75 1.75 1.75 1.75
1.44 1.44 1.44 1.44 1.69 1.69 1.69 1.69 1.69 1.69
25.9 27.9 29.6 32.2 35.2 36.5 38.5 41.5 43.5 44.5
26.11 28.11 29.81 32.45 35.45 36.89 38.89 41.89 43.89 44.89
25.48 27.48 29.18 31.7 34.7 35.6 37.6 40.6 42.6 43.6
4.5 4.7 5.0 5.2 5.5 7.2 7.2 7.2 7.2 7.2
3.2 3.5 3.6 3.9 4.2 4.4 4.5 4.7 4.9 5.0
2 2 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5
3.15 3.65 4 4.38 6.5 7 7.5 8.5 8.7 8.9
螺纹规格 d
50 55 57 58 60 62 65 67 68 70
s 最大值=公称
最小值
d3 公称
最大值
最小值
a 最大值
b ≈
最小值
千件重(钢制)≈kg
2 2 2 2 2 2 2.5 2.5 2.5 2.5
1.93 1.93 1.93 1.93 1.93 1.93 2.43 2.43 2.43 2.43
45.8 50.8 52.8 53.8 55.8 57.8 60.8 62.5 63.5 65.5
46.19 51.26 53.26 54.26 56.26 58.26 61.26 62.96 63.96 65.96
44.9 49.7 51.7 52.7 54.7 56.7 59.7 61.4 62.4 64.4
8.2 8.2 8.2 8.2 8.2 8.2 10.2 10.2 10.2 10.2
5.1 5.4 5.5 5.6 5.8 6.0 6.3 6.4 6.5 6.6
2.5 2.5 2.5 2.5 2.5 2.5 3 3 3 3
11.5 13 14 14.3 14.8 15.9 21.7 22.6 23.5 25.1
螺纹规格 d
75 80 85 90 95 100 110 120 130 140
s 最大值=公称
最小值
d3 公称
最大值
最小值
a 最大值
b ≈
最小值
千件重(钢制)≈kg
2.5 2.5 3 3 3 3 4 4 4 4
2.43 2.43 2.92 2.92 2.92 2.92 3.9 3.9 3.9 3.9
70.5 74.5 79.5 84.5 89.5 94.5 103 113 123 133
70.96 74.96 79.96 85.04 90.04 95.04 103.54 113.54 123.63 133.63
69.4 73.4 78.4 83.2 88.2 93.2 101.7 111.7 121.5 131.5
10.2 10.2 10.2 10.2 10.2 10.2 12.2 14.2 14.2 14.2
7.0 7.4 7.8 8.2 8.6 9.0 9.6 10.2 10.7 11.2
3 3 3.5 3.5 3.5 3.5 3.5 3.5 4 4
28.2 30.8 39.5 47.7 53 56.6 84 89.7 105 110
①,材料：
弹簧钢C67S或C75S按标准DIN EN 10132-4(由制造商选择)
硬度：
轴径 ≤ 48 mm，470 HV至580 HV或47 HRC至54 HRC;
48 mm < 轴径≤140mm，435 HV至530 HV或44 HRC至51 HRC。
注：硬度值按DIN EN ISO 18265换算
