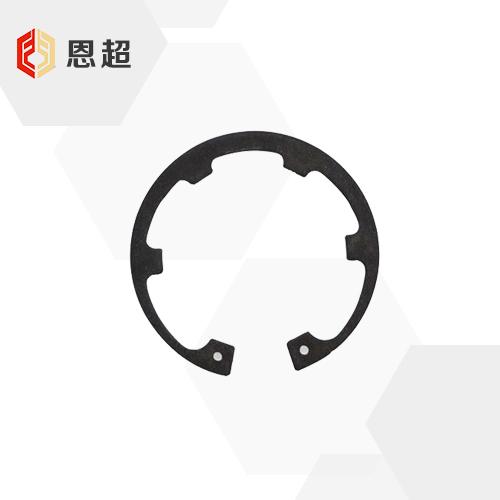

DIN 984 孔用带凸缘弹性扣环(内部挡圈)
对应标准 DIN 984-2013 孔用带凸缘弹性扣环(内部挡圈)

可按需求定制

对应标准数据参考
DIN 984-2013 孔用带凸缘弹性扣环(内部挡圈)
Retaining Rings With Lugs (Internal Circlips) For Use In Bores
DIN 984-2013 孔用带凸缘弹性扣环(内部挡圈)

尺寸单位: 毫米(mm)
螺纹规格 d
16 17 18 19 20 22 23 24 25 26 27 28 30
s 最大值=公称
最小值
d3 公称
最大值
最小值
a 最大值
b ② ≈
最小值
千件重(钢制)≈kg
1 1 1 1 1 1 1.2 1.2 1.2 1.2 1.2 1.2 1.2
0.94 0.94 0.94 0.94 0.94 0.94 1.14 1.14 1.14 1.14 1.14 1.14 1.14
17.3 18.3 19.5 20.5 21.5 23.5 24.6 25.9 26.9 28.5 29.1 30.1 32.1
17.66 18.72 19.92 20.92 21.92 23.92 25.02 26.32 27.32 28.92 29.6 30.6 32.6
17.2 18.17 19.37 20.37 21.37 23.37 24.39 25.69 26.69 28.29 28.85 29.85 31.85
3.4 3.7 3.8 3.8 3.9 4.0 4.1 4.2 4.4 4.4 4.5 4.9 4.9
2 2.1 2.2 2.2 2.3 2.5 2.6 2.6 2.7 2.8 2.9 2.9 3
1.7 1.7 1.7 2 2 2 2 2 2 2 2 2 2
0.72 0.80 0.90 0.99 1.06 1.28 1.48 1.60 1.72 2.00 2.00 2.10 2.35
螺纹规格 d
32 35 36 38 40 42 45 47 48 50 52 55
s 最大值=公称
最小值
d3 公称
最大值
最小值
a 最大值
b ② ≈
最小值
千件重(钢制)≈kg
1.2 1.5 1.5 1.5 1.75 1.75 1.75 1.75 1.75 1.75 2 2 2
1.14 1.44 1.44 1.44 1.69 1.69 1.69 1.69 1.69 1.69 1.93 1.93 1.93
34.4 37.8 38.8 40.8 43.5 45.5 47.5 48.5 50.5 51.5 54.2 56.2 59.2
34.9 38.3 39.3 41.3 44.4 46.4 48.4 49.4 51.6 52.6 55.3 57.3 60.3
34.15 37.55 38.55 40.55 43.11 45.11 47.11 48.11 50.04 51.04 53.74 55.74 58.74
5.1 5.5 5.6 6.1 7.2 7.2 7.2 7.2 7.2 7.2 8.2 8.2 8.2
3.2 3.4 3.5 3.7 3.9 4.1 4.2 4.3 4.4 4.5 4.6 4.7 5
2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5
2.50 4.00 4.15 4.40 5.30 6.00 6.45 6.60 6.90 7.50 8.50 9.40 9.75
螺纹规格 d
57 58 60 62 65 67 70 72 75 80 85 90 95
s 最大值=公称
最小值
d3 公称
最大值
最小值
a 最大值
b ② ≈
最小值
千件重(钢制)≈kg
2 2 2 2 2.5 2.5 2.5 2.5 2.5 2.5 3 3 3
1.93 1.93 1.93 1.93 2.43 2.43 2.43 2.43 2.43 2.43 2.92 2.92 2.92
61.2 62.2 64.2 66.2 69.2 71.5 74.5 76.5 79.5 85.5 90.5 95.5 100.5
62.3 63.3 65.3 67.3 70.3 72.6 75.6 77.6 80.6 86.8 91.8 96.8 101.8
60.74 61.74 63.74 65.74 68.74 71.04 74.04 76.04 79.04 84.96 89.96 94.96 99.96
8.2 8.2 8.2 8.2 9.5 10.2 10.2 10.2 10.2 10.2 12.2 12.2 12.2
5.1 5.2 5.4 5.5 5.8 6 6.2 6.4 6.6 7 7.2 7.6 8.1
2.5 2.5 2.5 2.5 3 3 3 3 3 3 3.5 3.5 3.5
11.6 12.0 12.7 12.8 16.7 18.6 20.2 21.2 22.6 25.0 30.1 35.5 40.0
螺纹规格 d
100 110 115 120 125 130 140 150 160 170
s 最大值=公称
最小值
d3 公称
最大值
最小值
a 最大值
b ② ≈
最小值
千件重(钢制)≈kg
3 4 4 4 4 4 4 4 4 4
2.92 3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9
105.5 117 122 127 132 137 147 158 169 179.5
106.8 118.3 123.5 128.5 133.5 138.5 148.5 159.5 170.5 181
104.96 116.46 121.37 126.37 131.37 136.37 146.37 157.37 168.37 178.87
12.2 12.2 12.2 12.2 12.2 12.2 14.2 14.2 14.2 14.2
8.4 9 9.3 9.7 10 10.2 10.7 11.2 11.6 12.2
3.5 3.5 3.5 3.5 4 4 4 4 4 4
43.5 73.0 82.0 87.0 92.0 102 112 123 133 145
①,材料：
弹簧钢C67S或C75S按标准DIN EN 10132-4(由制造商选择)
硬度：
轴径 ≤ 48 mm，470 HV至580 HV或47 HRC至54 HRC;
48 mm < 轴径≤140mm，435 HV至530 HV或44 HRC至51 HRC。
注：硬度值按DIN EN ISO 18265换算
②,尺寸 b 不得超过尺寸 a(max)。
