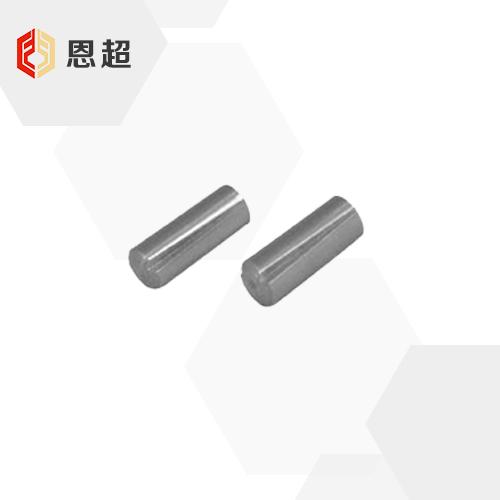

DIN 1471 槽销全长锥槽

DIN 1471 槽销全长锥槽

对应标准	DIN 1471-1978 槽销全长锥槽

可按需求定制

对应标准数据参考
DIN 1471-1978 槽销全长锥槽 Grooved pins, Full Length Taper Grooved
	尺寸单位: 毫米(mm)

公称长度L 注:下拉选择公称长度，可获得单重

公称直径
d

Φ1.5

Φ2

Φ2.5

Φ3

Φ4

Φ5

Φ6

d		最大值
		最小值
c		≈
α ^①		± 3°
双面抗剪KN

1.5	2	2.5	3	4	5	6
1.475	1.975	2.475	2.975	3.925	4.925	5.925
0.2	0.25	0.3	0.4	0.5	0.63	0.8
70°	70°	70°	70°	70°	70°	70°
1.60	2.85	4.25	6.15	10.6	16.5	22.8

千件钢制重≈kg

-

-

-

-

-

-

-

公称直径
d

Φ8

Φ10

Φ12

Φ14

Φ16

Φ20

Φ25

d		最大值
		最小值
c		≈
α ^①		± 3°
双面抗剪KN

8	10	12	14	16	20	25
7.91	9.91	11.89	13.89	15.89	19.87	24.87
1	1.2	1.6	1.6	2	2.5	3
70°	70°	70°	70°	70°	70°	70°
40.5	63.2	91.0	124	156.8	236.5	370.1

千件钢制重≈kg

-

-

-

-

-

-

-

①,缺口角 70°±3° 和缺口直径 d1 仅适用于 9SMnPb 28K (St) 制成的销。
