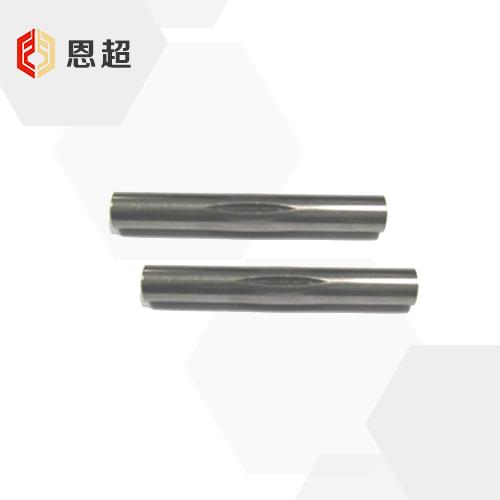

DIN 1475 槽销
对应标准 DIN 1475-1978 槽销，中部槽长为1/3全长

可按需求定制

对应标准数据参考
DIN 1475-1978 槽销，中部槽长为1/3全长
Grooved pins - 1/3 Length Centre Grooved
DIN 1475-1978 槽销，中部槽长为1/3全长

尺寸单位: 毫米(mm)
公称长度L 注:下拉选择公称长度，可获得 单重
公称直径
d
Φ1.5 Φ2 Φ2.5 Φ3 Φ4 Φ5 Φ6
d 最大值
最小值
c ≈
α ±3°
双面抗剪KN
1.5 2 2.5 3 4 5 6
1.475 1.975 2.475 2.975 3.925 4.925 5.925
0.2 0.25 0.3 0.4 0.5 0.6 0.8
70° 70° 70° 70° 70° 70° 70°
1.60 2.85 4.25 6.15 10.6 16.5 22.8
千件钢制重≈kg
- - - - - - -
公称直径
d
Φ8 Φ10 Φ12 Φ14 Φ16 Φ20 Φ25
d 最大值
最小值
c ≈
α ±3°
双面抗剪KN
8 10 12 14 16 20 25
7.91 9.91 11.89 13.89 15.89 19.87 24.87
1 1.2 1.6 1.6 2 2.5 3
70° 70° 70° 70° 70° 70° 70°
40.5 63.2 91.0 124 156.8 236.5 370.1
千件钢制重≈kg
- - - - - - -
①,材料：
a)易切削钢，如9SMnPb28K按DIN 1651
b) 不锈钢X12CrMoS17、X12CrNiS18-8(DIN 17440)
c)铝合金AlCuMgPb F37(按DIN1747-1)；铜合金CuZn38Pb1.5 F41(按DIN 17671-1)
