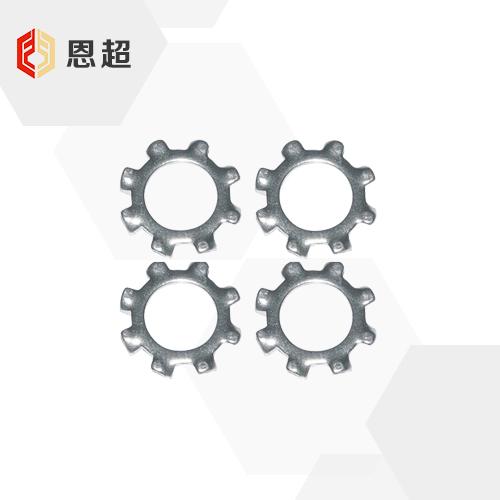

DIN 6797 外齿锁紧垫圈

DIN 6797 外齿锁紧垫圈

对应标准	DIN (A)6797-1988 外齿锁紧垫圈 - A型

可按需求定制

对应标准数据参考
DIN (A)6797-1988 外齿锁紧垫圈 - A型 Toothed Lock Washers—Type A,with External Teeth
	尺寸单位: 毫米(mm)

规格

1.7

2.2

2.7

3.2

6.4

d		最小值=公称
		最大值
d_c		最大值=公称
		最小值
t
n
千件重kg

1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
3.6	4.5	5.5	6	7	8	10	11	12.5	15
3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
6	6	6	6	6	8	8	8	8	8
0.01	0.025	0.04	0.045	0.075	0.095	0.18	0.22	0.3	0.45
M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

规格

13

15

17

19

21

23

25

28

31

d		最小值=公称
		最大值
d_c		最大值=公称
		最小值
t
n
千件重kg

10.5	13	15	17	19	21	23	25	28	31
10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
18	20.5	24	26	30	33	36	38	44	48
17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
9	10	10	12	12	12	14	14	14	14
0.8	1.0	1.6	2.0	3.5	3.8	5	6	8	9
M10	M12	M14	M16	M18	M20	M22	M24	M27	M30

①,h ≥ 2t
②,材料见“相关材料标准和牌号”，材料牌号由制造商选择；硬度：350~425 HV10
