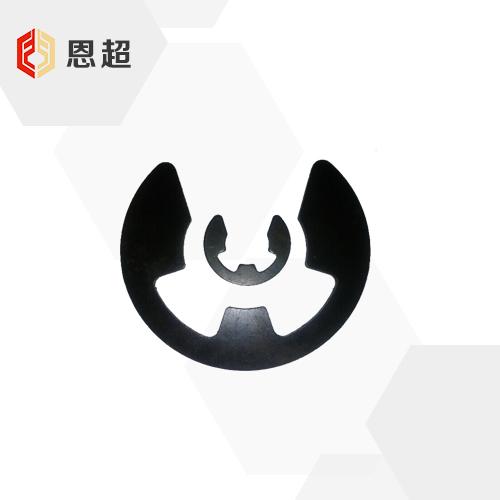

DIN 6799 开口挡圈

对应标准	DIN 6799-2017 开口挡圈

可按需求定制

对应标准数据参考
DIN 6799-2017 开口挡圈 Retaining Washers For Shafts
	尺寸单位: 毫米(mm)

公称直径
d

0.8

1.2

1.5

1.9

2.3

3.2

4

5

6

h		公称
		最大值
		最小值
n		公称
		最大值
		最小值
d_c		最大值
千件重(钢制)≈kg

0.2	0.3	0.4	0.5	0.6	0.6	0.7	0.7	0.7
0.22	0.32	0.42	0.52	0.62	0.62	0.72	0.72	0.72
0.18	0.28	0.38	0.48	0.58	0.58	0.68	0.68	0.68
0.58	1.01	1.28	1.61	1.94	2.7	3.34	4.11	5.26
0.62	1.05	1.32	1.65	1.98	2.74	3.388	4.158	5.308
0.54	0.97	1.24	1.57	1.9	2.66	3.292	4.062	5.212
2.25	3.25	4.25	4.8	6.3	7.3	9.3	11.3	12.3
0.003	0.009	0.021	0.040	0.069	0.088	0.158	0.236	0.255

公称直径
d

7

8

9

10

12

15

19

24

30

h		公称
		最大值
		最小值
n		公称
		最大值
		最小值
d_c		最大值
千件重(钢制)≈kg

0.9	1	1.1	1.2	1.3	1.5	1.75	2	2.5
0.92	1.03	1.13	1.23	1.33	1.53	1.78	2.03	2.53
0.88	0.97	1.07	1.17	1.27	1.47	1.72	1.97	2.47
5.84	6.52	7.63	8.32	10.45	12.61	15.92	21.88	25.8
5.888	6.578	7.688	8.378	10.52	12.68	15.99	21.964	25.884
5.792	6.462	7.572	8.262	10.38	12.54	15.85	21.796	25.716
14.3	16.3	18.8	20.4	23.4	29.4	37.6	44.6	52.6
0.474	0.660	1.09	1.25	1.63	3.37	6.42	8.55	13.5
