DIN 6888 半圆键_产品展示_苏州恩超紧固件有限公司

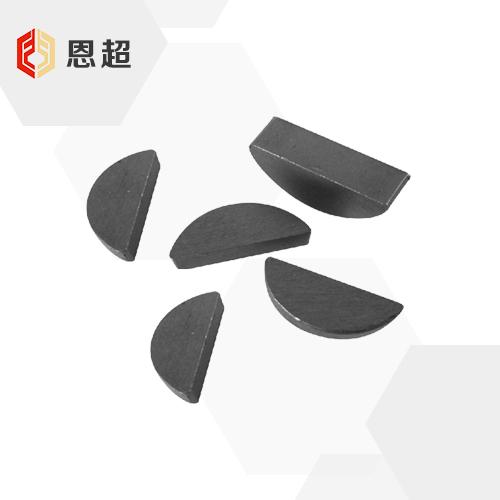

DIN 6888 半圆键

对应标准	DIN 6888-1956 半圆键

可按需求定制

对应标准数据参考
DIN 6888-1956 半圆键 Drive Type Fastenings Without Taper Action, Woodruff Keys
	尺寸单位: 毫米(mm)

基本尺寸
b

1
(×1.4)

1.5
(×2.6)

2
(×2.6)

2
(×3.7)

(2.5)
(×3.7)

3
(×3.7)

3
(×5)

3
(×6.5)

b		最小值
k		最大值=公称 (h12)
		最小值
d₁
L		≈
千件重kg

0.975	1.475	1.975	1.975	2.475	2.975	2.975	2.975
1.4	2.6	2.6	3.7	3.7	3.7	5	6.5
1.3	2.5	2.5	3.58	3.58	3.58	4.88	6.35
4	7	7	10	10	10	13	16
3.82	6.76	6.76	9.66	9.66	9.66	12.56	15.72
0.031	0.153	0.204	0.414	0.518	0.622	1.1	1.8

基本尺寸
b

4
(×5)

4
(×6.5)

4
(×7.5)

5
(×6.5)

5
(×7.5)

5
(×9)

6
(×7.5)

6
(×9)

b		最小值
k		最大值=公称 (h12)
		最小值
d₁
L		≈
千件重kg

3.97	3.97	3.97	4.97	4.97	4.97	5.97	5.97
5	6.5	7.5	6.5	7.5	9	7.5	9
4.88	6.35	7.35	6.35	7.35	8.85	7.35	8.85
13	16	19	16	19	22	19	22
12.65	15.72	18.57	15.72	18.57	21.63	18.57	21.63
1.47	2.4	3.27	3.01	4.09	5.73	4.91	6.88

基本尺寸
b

6
(×10)

6
(×11)

8
(×9)

8
(×11)

8
(×13)

10
(×11)

10
(×13)

10
(×16)

b		最小值
k		最大值=公称 (h12)
		最小值
d₁
L		≈
千件重kg

5.97	5.97	7.964	7.964	7.964	9.964	9.964	9.964
（10）	11	9	11	13	11	13	16
9.85	10.82	8.85	10.82	12.82	10.82	12.82	15.82
25	28	22	28	32	28	32	45
24.49	27.35	21.63	27.35	31.43	27.35	31.43	43.08
8.64	10.6	9.17	14.1	19.3	17.6	24.1	39.9

①,材料：
St 60（成品条件下钢的抗拉强度至少为60 kg / mm²），订货时可指定其他材料
