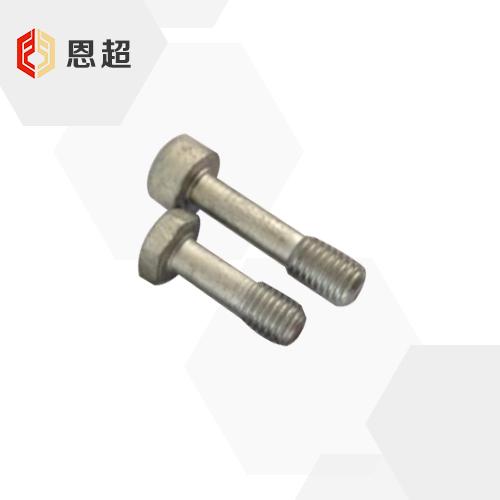

DIN7964 不脱出螺钉
对应标准 DIN 7964-1977 六角头不脱出螺钉

可按需求定制

对应标准数据参考
DIN 7964-1977 六角头不脱出螺钉
Hexagon head screws with waisted shank
DIN 7964-1977 六角头不脱出螺钉

尺寸单位: 毫米(mm)
螺纹规格 d
M5 M6 M8 M10 M12 M14 M16
P
b
ds 最大值
最小值
k 公称
最大值
最小值
s 最大值
最小值
0.8 1 1.25 1.5 1.75 2 2
8 10 12 15 18 20 24
3.5 4.5 5.5 7 9 11 12
3.32 4.32 5.32 6.78 8.78 10.73 11.73
3.5 4 5.3 6.4 7.5 8.8 10
3.65 4.15 5.45 6.58 7.68 8.98 10.18
3.35 3.85 5.15 6.22 7.32 8.62 9.82
8 10 13 16 18 21 24
7.78 9.78 12.73 15.73 17.73 20.67 23.67
