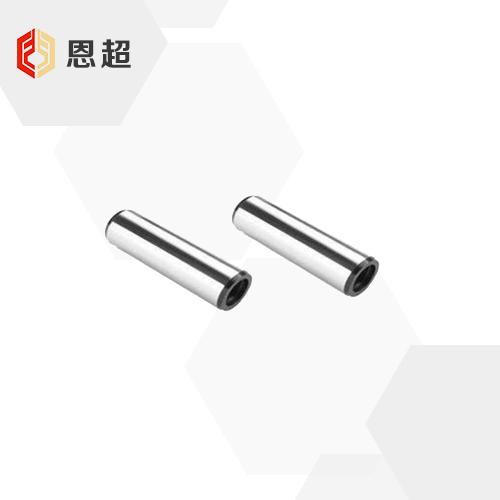

DIN 7978 内螺纹圆锥销
对应标准 DIN 7978-1977 内螺纹圆锥销

可按需求定制

对应标准数据参考
DIN 7978-1977 内螺纹圆锥销
Taper Pins With Internal Thread
DIN 7978-1977 内螺纹圆锥销

尺寸单位: 毫米(mm)
公称长度L 注:下拉选择公称长度，可获得 单重
螺纹规格 d
Φ6 Φ8 Φ10 Φ12 Φ14 Φ16
d 最大值=公称 (h10)
最小值
a ≈
d2
d1
t1
t2 最小值
t
6 8 10 12 14 16
5.952 7.942 9.942 11.93 13.93 15.93
0.8 1 1.2 1.6 1.6 2
M4 M5 M6 M8 M8 M10
4.3 5.3 6.4 8.4 8.4 10.5
6 8 10 12 12 16
10 12 16 20 20 25
1 1.2 1.2 1.2 1.2 1.5
千件钢制重≈kg
- - - - - -
螺纹规格 d
Φ20 Φ25 Φ30 Φ40 Φ50
d 最大值=公称 (h10)
最小值
a ≈
d2
d1
t1
t2 最小值
t
20 25 30 40 50
19.916 24.916 29.916 39.9 49.9
2.5 3 4 5 6.3
M12 M16 M20 M20 M24
13 17 21 21 25
18 24 30 30 36
27 34 42 42 50
1.5 2 2 2 2.5
千件钢制重≈kg
- - - - -
①,A型，表面粗糙度 Rz = 4 um；
B型，表面粗糙度 Rz = 16 um。
②,材料：
a)钢St=9SMnPb28 K(按DIN 1651)
b)其他材料按协议
