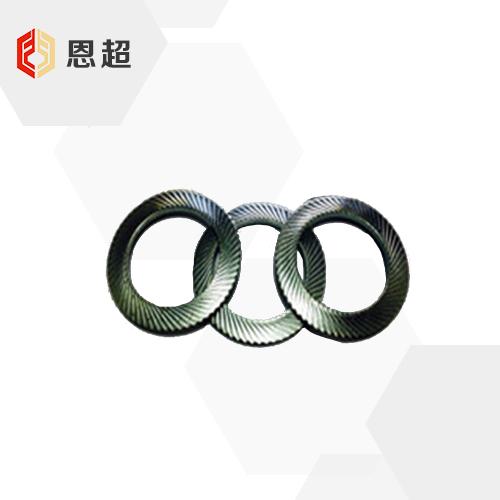

DIN 9250S 碳钢防松垫圈
  1. 您现在所在位置：
  2. 网站首页
  3. 产品中心
  4. 垫圈
DIN 9250S 碳钢防松垫圈
对应标准 DIN (S)9025 S系列碟簧安全垫圈

可按需求定制

对应标准数据参考
DIN (S)9025 S系列碟簧安全垫圈
Dish Spring Safe Washers S-style
DIN (S)9025 S系列碟簧安全垫圈

尺寸单位: 毫米(mm)
螺纹规格 d
Φ1.5 Φ2 Φ2.5 Φ3 Φ3.5 Φ4 Φ5
d 最小值=公称
最大值
dc
h
H
1.5 2 2.5 3 3.5 4 5
1.7 2.2 2.7 3.2 3.7 4.3 5.3
3.2 4.0 4.8 5.5 6.0 7.0 9.0
0.35 0.35 0.45 0.45 0.45 0.50 0.60
0.6 0.6 0.9 0.9 0.9 1.0 1.1
螺纹规格 d
Φ6 Φ7 Φ8 Φ10 Φ12 Φ14 Φ16
d 最小值=公称
最大值
dc
h
H
6 7 8 10 12 14 16
6.4 7.4 8.4 10.5 13.0 15.0 17.0
10.0 12.0 13.0 16.0 18.0 22.0 24.0
0.70 0.70 0.80 1.00 1.10 1.20 1.30
1.2 1.3 1.4 1.6 1.7 2.0 2.1
螺纹规格 d
Φ18 Φ20 Φ22 Φ24 Φ27 Φ30 Φ36
d 最小值=公称
最大值
dc
h
H
18 20 22 24 27 30 36
19.0 21.0 23.0 25.6 28.6 31.6 38.0
27.0 30.0 33.0 36.0 39.0 45.0 54.0
1.50 1.50 1.50 1.80 2.00 2.00 2.50
2.3 2.4 2.5 2.7 2.9 3.2 4.0
