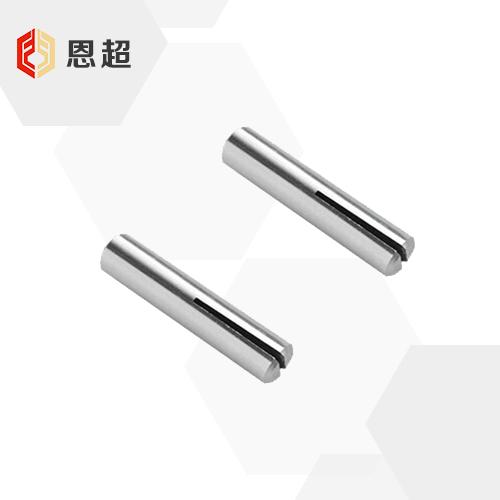

GB877 开尾圆柱销
对应标准 GB 877-1986 开尾圆锥销

可按需求定制

对应标准数据参考
GB 877-1986 开尾圆锥销
Taper Pins with Split
GB 877-1986 开尾圆锥销

尺寸单位: 毫米(mm)
公称长度L 注:下拉选择公称长度，可获得 单重
公称直径
d
Φ3 Φ4 Φ5 Φ6 Φ8 Φ10 Φ12 Φ16
d 最小值
最大值
n 公称
最小值
最大值
L1
c ≈
2.96 3.952 4.952 5.952 7.942 9.942 11.93 15.93
3 4 5 6 8 10 12 16
0.8 0.8 1 1 1.6 1.6 2 2
0.86 0.86 1.06 1.06 1.66 1.66 2.06 2.06
1 1 1.2 1.2 1.91 1.91 2.31 2.31
10 10 12 15 20 25 30 40
0.5 0.5 1 1 1 1.5 1.5 1.5
千件钢制重≈kg
- - - - - - - -
①,技术条件按 GB 121-86 规定。
