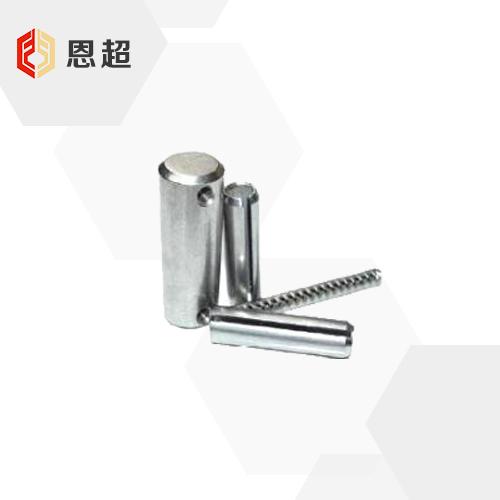

GB /T 880 无头销轴
对应标准 GB /T(B)880-2008 无头销轴 B型（带孔销 ）

可按需求定制

对应标准数据参考
GB /T(B)880-2008 无头销轴 B型（带孔销 ）
Clevis Pins Without Head(Pins With Split Pin Hole)
GB /T(B)880-2008 无头销轴 B型（带孔销 ）

尺寸单位: 毫米(mm)
公称长度L 注:下拉选择公称长度，可获得 单重
公称直径
d
Φ3 Φ4 Φ5 Φ6 Φ8 Φ10 Φ12 Φ14 Φ16
d ① 最大值=公称 (h11)
最小值
d1 ② 最小值=公称 (H13)
最大值
c 最大值
Le 最小值
3 4 5 6 8 10 12 14 16
2.94 3.925 4.925 5.925 7.91 9.91 11.89 13.89 15.89
0.8 1 1.2 1.6 2 3.2 3.2 4 4
0.94 1.14 1.34 1.74 2.14 3.38 3.38 4.18 4.18
1 1 2 2 2 2 3 3 3
1.6 2.2 2.9 3.2 3.5 4.5 5.5 6 6
千件钢制重≈kg
- - - - - - - - -
公称直径
d
Φ18 Φ20 Φ22 Φ24 Φ27 Φ30 Φ33 Φ36 Φ40
d ① 最大值=公称 (h11)
最小值
d1 ② 最小值=公称 (H13)
最大值
c 最大值
Le 最小值
18 20 22 24 27 30 33 36 40
17.89 19.87 21.87 23.87 26.87 29.87 32.84 35.84 39.84
5 5 5 6.3 6.3 8 8 8 8
5.18 5.18 5.18 6.52 6.52 8.22 8.22 8.22 8.22
3 4 4 4 4 4 4 4 4
7 8 8 9 9 10 10 10 10
千件钢制重≈kg
- - - - - - - - -
公称直径
d
Φ45 Φ50 Φ55 Φ60 Φ70 Φ80 Φ90 Φ100
d ① 最大值=公称 (h11)
最小值
d1 ② 最小值=公称 (H13)
最大值
c 最大值
Le 最小值
45 50 55 60 70 80 90 100
44.84 49.84 54.81 59.81 69.81 79.81 89.78 99.78
10 10 10 10 13 13 13 13
10.22 10.22 10.22 10.22 13.27 13.27 13.27 13.27
4 4 6 6 6 6 6 6
12 12 14 14 16 16 16 16
千件钢制重≈kg
- - - - - - - -
①,其他公差，如a11 、c11、f8应由供需双方协议。
②,孔径 d₁ 等于开口销的公称规格（GB/T 91）。
③,公称长度L大于 200 mm 时，按 20 mm 递增。
