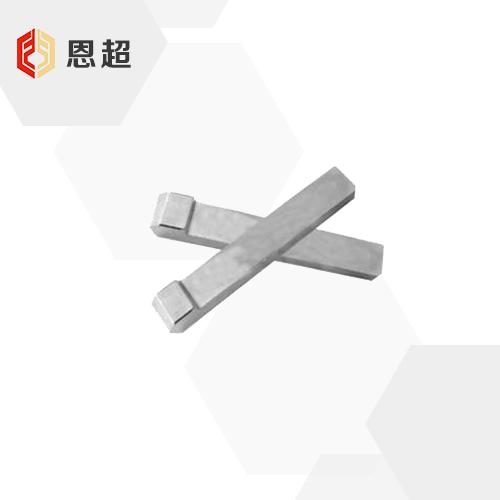

GB1565 勾形平键

对应标准	GB /T1565-2003 钩头型楔键

可按需求定制

对应标准数据参考
GB /T1565-2003 钩头型楔键 Gib Head Taper Keys
	尺寸单位: 毫米(mm)

规格

4

5

6

8

10

12

14

16

b		最大值=公称 (h8)
		最小值
h		最大值=公称 (h11)
		最小值
h₁
c

4	5	6	8	10	12	14	16
3.982	4.982	5.982	7.978	9.978	11.973	13.973	15.973
4	5	6	7	8	8	9	10
3.925	4.925	5.925	6.91	7.91	7.91	8.91	9.91
7	8	10	11	12	12	14	16
0.16~0.25	0.25~0.4	0.25~0.4	0.25~0.4	0.4~0.6	0.4~0.6	0.4~0.6	0.4~0.6

规格

18

20

22

25

28

32

36

40

b		最大值=公称 (h8)
		最小值
h		最大值=公称 (h11)
		最小值
h₁
c

18	20	22	25	28	32	36	40
17.973	19.967	21.967	24.967	27.967	31.961	35.961	39.961
11	12	14	14	16	18	20	22
10.89	11.89	13.89	13.89	15.89	17.89	19.87	21.87
18	20	22	22	25	28	32	36
0.4~0.6	0.6~0.8	0.6~0.8	0.6~0.8	0.6~0.8	0.6~0.8	1~1.2	1~1.2

规格

45

50

56

63

70

80

90

100

b		最大值=公称 (h8)
		最小值
h		最大值=公称 (h11)
		最小值
h₁
c

45	50	56	63	70	80	90	100
44.961	49.961	55.954	62.954	69.954	79.954	89.946	99.946
25	28	32	32	36	40	45	50
24.87	27.87	31.84	31.84	35.84	39.84	44.84	49.84
40	45	50	50	56	63	70	80
1~1.2	1~1.2	1.6~2	1.6~2	1.6~2	2.5~3	2.5~3	2.5~3
