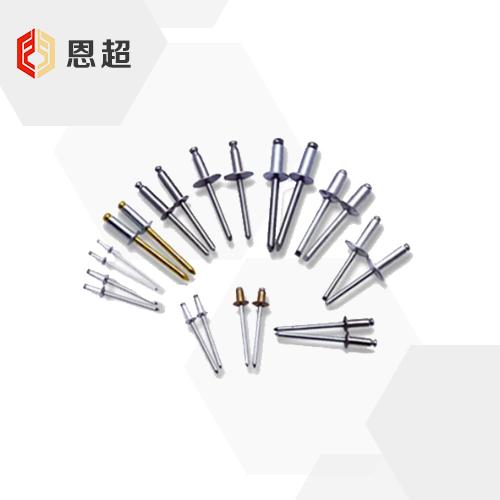

对应标准 GB /T12618.1-2006 开口型平圆头抽芯铆钉 10、11级 （铝钉钢芯）

可按需求定制

对应标准数据参考
GB /T12618.1-2006 开口型平圆头抽芯铆钉 10、11级 （铝钉钢芯）
Open End Blind Rivets with Break Pull Mandrel and Protruding Head - Property Class 10,11
GB /T12618.1-2006 开口型平圆头抽芯铆钉 10、11级 （铝钉钢芯）

尺寸单位: 毫米(mm)
公称长度L 注:下拉选择公称长度，可获得 单重
公称直径
d
Φ2.4 Φ3 Φ3.2 Φ4 Φ4.8 Φ5 Φ6 Φ6.4
d 最大值
最小值
dk 最大值
最小值
k 最大值
d1 最大值
L1 最小值
b 最大值
最小剪切载荷(N)-10级
最小剪切载荷(N)-11级
最小拉力载荷(N)-10级
最小拉力载荷(N)-11级
最大钉芯断裂载荷(N)
钉头保持试验载荷/N
2.48 3.08 3.28 4.08 4.88 5.08 6.08 6.48
2.25 2.85 3.05 3.85 4.65 4.85 5.85 6.25
5 6.3 6.7 8.4 10.1 10.5 12.6 13.4
4.2 5.4 5.8 6.9 8.3 8.7 10.8 11.6
1 1.3 1.3 1.7 2 2.1 2.5 2.7
1.55 2 2 2.45 2.95 2.95 3.4 3.9
25 25 25 27 27 27 27 27
L(max)+3.5 L(max)+3.5 L(max)+4 L(max)+4 L(max)+4.5 L(max)+4.5 L(max)+5 L(max)+5.5
250 400 500 850 1200 1400 2100 2200
350 550 750 1250 1850 2150 3200 3400
350 550 700 1200 1700 2000 3000 3150
550 850 1100 1800 2600 3100 4600 4850
2000 3000 3500 5000 6500 6500 9000 11000
10 15 15 20 25 25 30 30
千件钢制重≈kg
- - - - - - - -
①,L(max)=L+1
②,推荐性能等级10、11级与材料：
钉体材料—— 铝合金（5052、5A02、5056、5A05），GB/T 3190;
钉芯材料——钢（10、15、35、45），GB/T 699, GB/T 3206。
