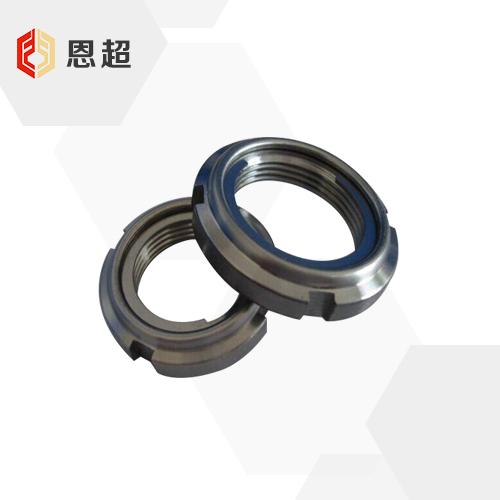

尼龙锁紧圆螺母_产品展示_苏州恩超紧固件有限公司

对应标准	DIN (KM)981-2009 用于MB...型防松垫圈的KM...型/KML...型/HM...T型滚动轴承用锁紧螺母（圆螺母）

可按需求定制

对应标准数据参考
DIN (KM)981-2009 用于MB...型防松垫圈的KM...型/KML...型/HM...T型滚动轴承用锁紧螺母（圆螺母） Locknut of Type KM..., KML... or HM...T,for Use With Type MB... Lockwasher as in Din 5406
	尺寸单位: 毫米(mm)

螺纹尺寸
d

M10
(KM0)

M12
(KM1)

M15
(KM2)

M17
(KM3)

M20
(KM4)

M25
(KM5)

M30
(KM6)

M35
(KM7)

M40
(KM8)

M45
(KM9)

M50
(KM10)

M55
(KM11)

M60
(KM12)

M65
(KM13)

P		螺距
d₂	h13	公称
d₁	h13	公称
k	h13	公称
b	JS14	公称
t ^①	H17	公称
A ^①	h11	公称
Code

0.75	1	1	1	1	1.5	1.5	1.5	1.5	1.5	1.5	2	2	2
18	22	25	28	32	38	45	52	58	65	70	75	80	85
13.5	17.0	21.0	24.0	26.0	32.0	38.0	44.0	50.0	56.0	61.0	67.0	73.0	79.0
4	4	5	5	6	7	7	8	9	10	11	11	11	12
3	3	4	4	4	5	5	5	6	6	6	7	7	7
(2)	(2)	(2)	(2)	(2)	(2)	(2)	(2)	(2.5)	(2.5)	(2.5)	(3)	(3)	(3)
14	18	21	24	28	34	41	48	53	60	65	69	74	79
KM 0	KM 1	KM 2	KM 3	KM 4	KM 5	KM 6	KM 7	KM 8	KM 9	KM 10	KM 11	KM 12	KM 13
MB 0	MB 1	MB 2	MB 3	MB 4	MB 5	MB 6	MB 7	MB B	MB 9	MB 10	MB 11	MB 12	MB 13

螺纹尺寸
d

M70
(KM14)

M75
(KM15)

M80
(KM16)

M85
(KM17)

M90
(KM18)

M95
(KM19)

M100
(KM20)

M105
(KM21)

M110
(KM22)

M115
(KM23)

M120
(KML24)

M120
(KM24)

M125
(KM25)

M130
(KML26)

P		螺距
d₂	h13	公称
d₁	h13	公称
k	h13	公称
b	JS14	公称
t ^①	H17	公称
A ^①	h11	公称
Code

2	2	2	2	2	2	2	2	2	2	2	2	2	2
92	98	105	110	120	125	130	140	145	150	145	155	160	155
85.0	90.0	95.0	102.0	108.0	113.0	120.0	126.0	133.0	137.0	135.0	138.0	148.0	145.0
12	13	15	16	16	17	18	18	19	19	20	20	21	21
8	8	8	8	10	10	10	12	12	12	12	12	12	12
(3.5)	(3.5)	(3.5)	(3.5)	(4)	(4)	(4)	5	5	5	5	5	5	5
85	91	98	103	112	117	122	/	/	/	/	/	/	/
KM 14	KM 15	KM 16	KM 17	KM 18	KM 19	KM 20	KM 21	KM 22	KM 23	KML 24	KM 24	KM 25	KML 26
MB 14	MB 15	MB 16	MB 17	MB 18	MB 19	MB 20	MB 21	MB 22	MB 23	MBL 24	MB 24	MB 25	MBL 26

螺纹尺寸
d

M130
(KM26)

M135
(KM27)

M140
(KML28)

M140
(KM28)

M145
(KM29)

M150
(KML30)

M150
(KM30)

M155
(KM31)

M160
(KML32)

M160
(KM32)

M165
(KM33)

M170
(KML34)

M170
(KM34)

M180
(KML36)

P		螺距
d₂	h13	公称
d₁	h13	公称
k	h13	公称
b	JS14	公称
t ^①	H17	公称
A ^①	h11	公称
Code

2	2	2	2	2	2	2	3	3	3	3	3	3	3
165	175	165	180	190	180	195	200	190	210	210	200	220	210
149.0	160.0	155.0	160.0	171.0	170.0	171.0	182.0	180.0	182.0	193.0	190.0	193.0	200.0
21	22	22	22	24	24	24	25	25	25	26	26	26	27
12	14	12	14	14	14	14	16	14	16	16	16	16	16
5	6	5	6	6	5	6	7	5	7	7	5	7	5
/	/	/	/	/	/	/	/	/	/	/	/	/	/
KM 26	KM 27	KML 28	KM 28	KM 29	KML 30	KM 30	KM 31	KML 32	KM 32	KM 33	KML 34	KM 34	KML 36
MB 26	MB 27	MBL 28	MB 28	MB 29	MBL 30	MB 30	MB 31	MBL 32	MB 32	MB 33	MBL 34	MB 34	MBL 36

螺纹尺寸
d

M180
(KM36)

M190
(KML38)

M190
(KM38)

M200
(KML40)

M200
(KM40)

(HM42T)

TR220
(HM44T)

(HM46T)

TR240
(HM48T)

(HM50T)

TR260
(HM52T)

TR280
(HM56T)

P		螺距
d₂	h13	公称
d₁	h13	公称
k	h13	公称
b	JS14	公称
t ^①	H17	公称
A ^①	h11	公称
Code

3	3	3	3	3	4	4	4	4	4	4	4
230	220	240	240	250	270	280	290	300	320	330	350
203.0	210.0	214.0	220.0	226.0	238.0	250.0	260.0	270.0	290.0	300.0	320.0
27	28	28	29	29	30	32	34	34	36	36	38
18	16	18	18	18	20	20	20	20	20	24	24
8	5	8	8	8	10	10	10	10	10	12	12
/	/	/	/	/	/	/	/	/	/	/	/
KM 36	KML 38	KM 38	KML 40	KM 40	HM 42 T	HM 44 T	HM 46 T	HM 48 T	HM 50 T	HM 52 T	HM 56 T
MB 36	MBL 38	MB 38	MBL 40	MB 40	/	MB 44	/	MB 48	/	MB 52	MB 56

①,槽底距A用于M 100 x 2以下螺母; 槽深 t =设计尺寸。（Nutgrundabstand A für Nutmuttern bis d = M 100 x 2; Klammermaß t = Konstruktionsmaß）
②,材料：最低抗拉强度为 350 MPa 的钢，制造商选择制造方法
