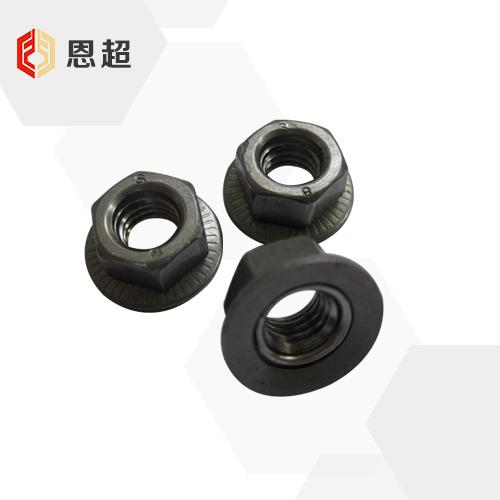

盘形螺母
对应标准 /T607-1999 六角螺母和锥形垫圈组合件

可按需求定制

对应标准数据参考
/T607-1999 六角螺母和锥形垫圈组合件
 /T607-1999 六角螺母和锥形垫圈组合件

尺寸单位: 毫米(mm)
螺纹尺寸
d
M5
(N)
M5
(L)
M6
(N)
M6
(L)
M8
(N)
M8
(L)
M10
(N)
M12
(N)
s 最大值
最小值
e 最小值
m 最大值
最小值

dc
c
H
da 最大值
最小值
最小值
8 8 10 10 13 13 16 18
7.78 7.78 9.78 9.78 12.73 12.73 15.73 17.73
8.79 8.79 11.05 11.05 14.38 14.38 17.77 20.03
5.1 5.1 5.7 5.7 7.5 7.5 9.3 12
4.8 4.8 5.4 5.4 7.14 7.14 8.94 11.57
标准/N 加大/L 标准/N 加大/L 标准/N 加大/L 标准/N 标准/N
12 14 14 18 18 22 22 25.5
0.9 1 1.2 1.4 1.6 1.7 1.9 2.5
6.5 6.75 7.55 7.85 9.85 11.05 13.05 16.35
5.75 5.75 6.75 6.75 8.75 8.75 10.8 13
5 5 6 6 8 8 10 12
3.36 3.36 3.78 3.78 5 5 7.03 8.1
