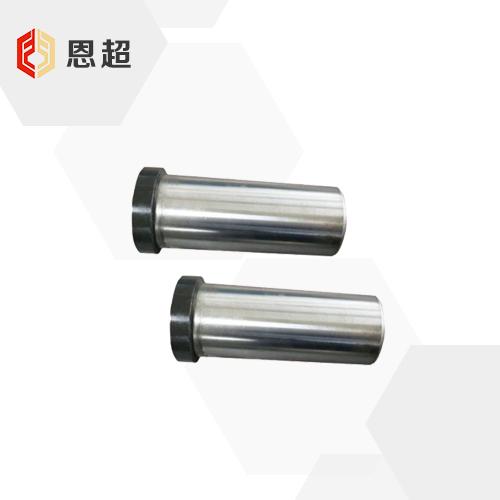

平圆头销钉

对应标准	DIN 1444-1974 带头销轴

可按需求定制

对应标准数据参考
DIN 1444-1974 带头销轴 Clevis Pins with Head
	尺寸单位: 毫米(mm)

公称长度L 注:下拉选择公称长度，可获得单重

公称直径
d

3

4

5

6

8

10

12

14

16

d		最大值
		最小值
d_k		最大值
		最小值
d₁		最大值
		最小值
k		公称
		最大值
		最小值
L_h		最小值

3	4	5	6	8	10	12	14	16
2.94	3.925	4.925	5.925	7.91	9.91	11.89	13.89	15.89
5	6	8	10	14	18	20	22	25
4.7	5.7	7.64	9.64	13.57	17.57	19.48	21.48	24.48
0.94	1.14	1.34	1.74	2.14	3.38	3.38	4.18	4.18
0.8	1	1.2	1.6	2	3.2	3.2	4	4
1	1	1.6	2	3	4	4	4	4.5
1.125	1.125	1.725	2.125	3.125	4.15	4.15	4.15	4.65
0.875	0.875	1.475	1.875	2.875	3.85	3.85	3.85	4.35
1.6	2.2	2.9	3.2	3.5	4.5	5.5	6	6

千件钢制重≈kg

-

-

-

-

-

-

-

-

-

公称直径
d

18

20

22

24

27

30

33

36

40

d		最大值
		最小值
d_k		最大值
		最小值
d₁		最大值
		最小值
k		公称
		最大值
		最小值
L_h		最小值

18	20	22	24	27	30	33	36	40
17.89	19.87	21.87	23.87	26.87	29.87	32.84	35.84	39.84
28	30	33	36	40	44	47	50	55
27.48	29.48	32.38	35.38	39.38	43.38	46.38	49.38	54.26
5.18	5.18	5.18	6.52	6.52	8.22	8.22	8.22	8.22
5	5	5	6.3	6.3	8	8	8	8
5	5	5.5	6	6	8	8	8	8
5.15	5.15	5.65	6.15	6.15	8.18	8.18	8.18	8.18
4.85	4.85	5.35	5.85	5.85	7.82	7.82	7.82	7.82
7	8	8	9	9	10	10	10	10

千件钢制重≈kg

-

-

-

-

-

-

-

-

-

公称直径
d

45

50

55

60

70

80

90

100

d		最大值
		最小值
d_k		最大值
		最小值
d₁		最大值
		最小值
k		公称
		最大值
		最小值
L_h		最小值

45	50	55	60	70	80	90	100
44.84	49.84	54.81	59.81	69.81	79.81	89.78	99.78
60	66	72	78	90	100	110	120
59.26	65.26	71.26	77.26	89.13	99.13	109.13	119.13
10.22	10.22	10.22	10.22	13.27	13.27	13.27	13.27
10	10	10	10	13	13	13	13
9	9	11	12	13	13	13	13
9.18	9.18	11.215	12.215	13.215	13.215	13.215	13.215
8.82	8.82	10.785	11.785	12.785	12.785	12.785	12.785
12	12	14	14	16	16	16	16

千件钢制重≈kg

-

-

-

-

-

-

-

-

①,材料
钢 = 9SMnPb28K（根据 DIN 1651）或 Cq35（根据 DIN 1654），由制造商选择
